【YoYoCycles 技術解析】Campagnolo Super Record 13s 無線變速器：設定與重置完整指南
隨著 Campagnolo Super Record 13s 套件正式邁入無線世代，其變速器的設定邏輯與操作方式也同步進化至更高層級。為了協助您更有效率地掌握這套尖端系統，YoYoCycles 特別為您整理了 Super Record 13s 後變速器與前變速器的詳細調整步驟、LED 狀態解析，以及出廠設定重置流程。
無論您是專業技師，或是熱衷於自行車維護的進階車友，Campagnolo 這個影片都將幫助您以最高效率完成系統設定，並精準掌握維修與微調的專業標準。
一、後變速器設定步驟（Rear Derailleur Adjustment）
後變速器的精準設定是確保變速流暢、不跳齒的關鍵。
所需工具：
- 2mm 內六角扳手
- Campagnolo UT-RD120 上導輪定位治具
調整流程：
- 切換至第六飛輪齒片：將變速器調整至飛輪上的第六片齒片（從最小齒片開始數）。
- 進入調整模式：
- 長按右側控制桿的 Mode 鍵約 5 秒。
- 此時，控制桿上的 LED 會瞬間亮起橙色，隨後後變速器上的 LED 會固定顯示橙色，表示已成功進入後變速器調整模式。
- 微調導輪位置：
- 使用右側控制桿的撥桿（上撥或下撥），輕微調整後變速器的位置，直到鏈條精準地居中於第六片飛輪齒片。
- 確認並儲存設定：
- 單按一下右側控制桿的 Mode 鍵。此時，後變速器上的 LED 會熄滅，表示設定已確認並儲存，變速器恢復正常運作。
- 調整最大飛輪極限螺絲（High Limit Screw）：
- 將變速器切換至最大飛輪齒片與最小前盤的組合。
- 順時針旋緊後變速器上的極限螺絲，直到螺絲接觸到其極限面。然後回轉約半圈，確保變速器在大飛輪時仍有輕微浮動空間，避免鏈條卡死。
- 使用 UT-RD120 對齊導輪間距（B-tension）：
- 將 UT-RD120 定位治具的銷釘插入後變速器導輪的對應孔位。
- 使用 2mm 內六角扳手微調後變速器上的 B-tension 螺絲（通常是靠近變速器吊耳的一個小螺絲），直到治具的底部能夠完全貼合最大飛輪的內側面。這一步驟確保了上導輪與飛輪齒片之間有最佳的間距，有助於變速的流暢性與穩定性。
📌 微調提示：若您需要針對某一特定的飛輪齒片進行更精細的微調，可以參考 Campagnolo 官方提供的進階教學影片。在 13 速版本中，微調時的指示燈通常為橙色閃爍。

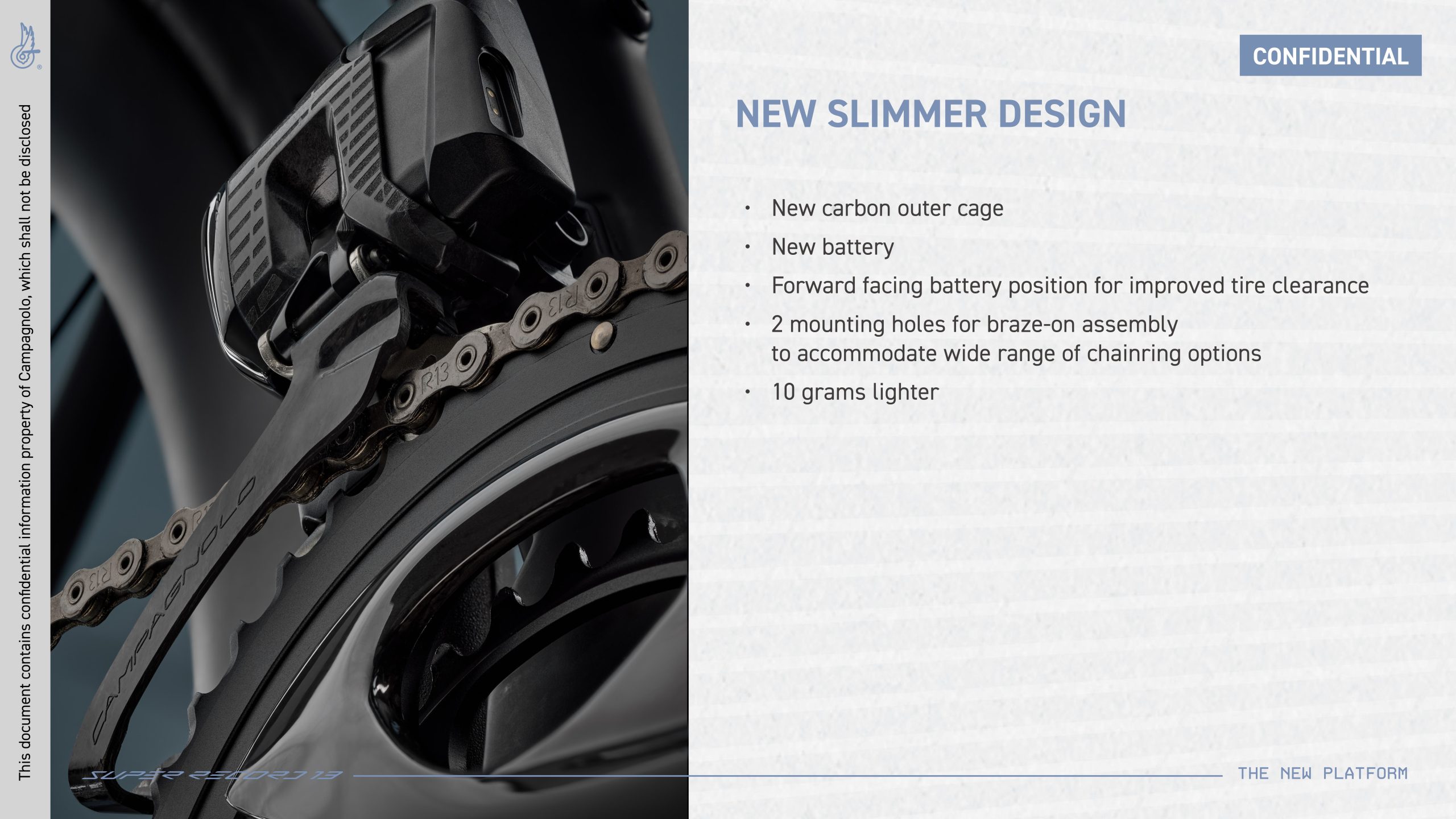

二、前變速器設定（Front Derailleur Adjustment）
前變速器的設定影響著大盤與小盤之間的換檔速度與順暢度。
1. 調整內半籠（小盤位置）
- 切換至第 13 飛輪齒片與最小前盤（即最小的齒盤）。
- 進入調整模式：
- 長按左側控制桿的 Mode 鍵約 5 秒。
- 此時，控制桿上的 LED 會閃爍橙色，隨後前變速器上的 LED 會固定顯示橙色，表示已進入前變速器調整模式。
- 微調內半籠位置：
- 使用左側控制桿的撥桿（上撥或下撥），調整前變速器內半籠的位置，使其與鏈條之間的間距大約為 0.5mm。這有助於避免鏈條在小盤時磨擦內半籠。
- 確認並儲存設定：
- 單按一下左側控制桿的 Mode 鍵。前變速器上的 LED 會熄滅，表示設定已確認並儲存。
2. 調整外半籠（大盤位置）
- 切換至第 1 飛輪齒片（最小飛輪）與最大前盤（即最大的齒盤）。
- 進入調整模式：
- 長按前變速器本體上的 Mode 鍵約 7 秒。
- 此時，前變速器上的 LED 會開始橙色閃爍，表示已進入外半籠調整模式。
- 微調外半籠位置：
- 使用左側控制桿的撥桿（上撥或下撥），調整前變速器外半籠的位置，使其與鏈條之間的間距大約為 0.5mm。這有助於避免鏈條在大盤時磨擦外半籠，並確保順暢換檔。
- 確認並儲存設定：
- 單按一下前變速器本體上的 Mode 鍵。LED 會熄滅，表示設定已確認並儲存。
三、出廠設定重置（Factory Reset）
當變速器設定出現混亂、無法有效調整，或您需要完全重新設定系統時，可以執行出廠設定重置。
重置步驟：
- 同時長按任一控制桿或任一變速器本體上的 Mode 鍵約 10 秒。
- 在此過程中，LED 的顯示順序會依序變化：橙色 → 黃色 → 綠色 → 紅色。
- 當 紅色 LED 亮起時，短按一下 Mode 鍵即可完成重置。
📌 補充說明：變速器設定之間沒有特定的優先順序。執行重置操作後，系統會將所有先前的調整數據清除，並恢復到原廠預設的設定。
四、LED 指示燈功能對照表
了解 LED 指示燈的意義，能幫助您快速判斷變速器的狀態與模式。
| 組件 | 狀態 | LED 顏色 | 功能 |
| 控制桿 | 長按 5 秒 | 橙色閃爍 | 進入調整模式的提示 |
| 後變速器 | 進入調整模式 | 橙色恆亮 | 後變速器調整模式已啟動 |
| 前變速器 | 進入調整模式 | 橙色閃爍 | 前變速器外籠調整模式已啟動 |
| 所有組件 | 長按 10 秒後 | 紅色 | 出廠重置確認狀態 |
結語
Campagnolo Super Record 13s 無線變速器不僅在性能上提升了整體效率與簡潔性，更透過直觀的 LED 提示與明確的操作邏輯，建立了一套可靠且可視化的設定機制。YoYoCycles 強烈建議每位技師或進階用戶，在進行任何設定調整前，務必仔細熟悉 LED 顏色變化與正確的啟動順序，這對於確保您的騎乘安全與變速準確性至關重要。
如需現場操作教學、變速系統診斷，或任何關於 Campagnolo Super Record 13s 的疑問，歡迎隨時至 YoYoCycles 台北／新竹門市預約專人指導。我們樂意為您提供最專業的服務！
