【技術筆記】Campagnolo QCK-TECH 13速系統組裝指南：花鼓蓋與曲柄組的細節解剖

在 Campagnolo 全新的 Super Record 13s 無線系統中，QCK-TECH 系統不僅代表著高階性能的再次進化，更在組裝邏輯與工程精密度上做出了突破。對於追求極致表現的車友與技術人員而言，掌握其組裝細節是發揮系統潛力的關鍵。Campagnolo 官方提供完整安裝影片。

本篇文章將深度解析 QCK-TECH 系統中，**花鼓蓋（cups）與曲柄組（crankset）**安裝的關鍵步驟與細節，協助您打造一台真正無可挑剔、運行流暢的機械作品。

如同任何精密機械組裝，合適的工具是確保安裝精準與安全的基礎。針對不同規格的花鼓蓋，您需要搭配專屬工具：

🔧 工具準備建議：如果您經常需要處理 T47 規格的底部支架，Park Tool 的 BBT-47 系列工具絕對是您工具箱中的必備標配，能有效提升安裝品質與效率。

Campagnolo 在花鼓蓋的設計上，不僅考慮到結構剛性，更極度重視其「方向性」與「裝配完整性」。正確的安裝步驟如下：

第一枚花鼓蓋：
- 安裝方向需遵循箭頭指示，確保花鼓蓋正確定位。
- 將花鼓蓋旋入底部支架後，請施加建議的扭力值（實際數值會依花鼓規格不同，務必參考您的技術手冊）。
第二枚花鼓蓋：
- 同樣需依序組裝，並施以適當的扭力值，確保兩側花鼓蓋安裝平衡。

📝 注意：雖然 Campagnolo 原廠在通用手冊中未明列所有具體扭力值，但 YoYoCycles 根據實務經驗建議，您可以參照車架與底部支架材質，普遍遵循 35–40 Nm 左右的安裝標準（具體數值會因杯體類型而異）。請務必依循原廠建議或專業技師的指導。

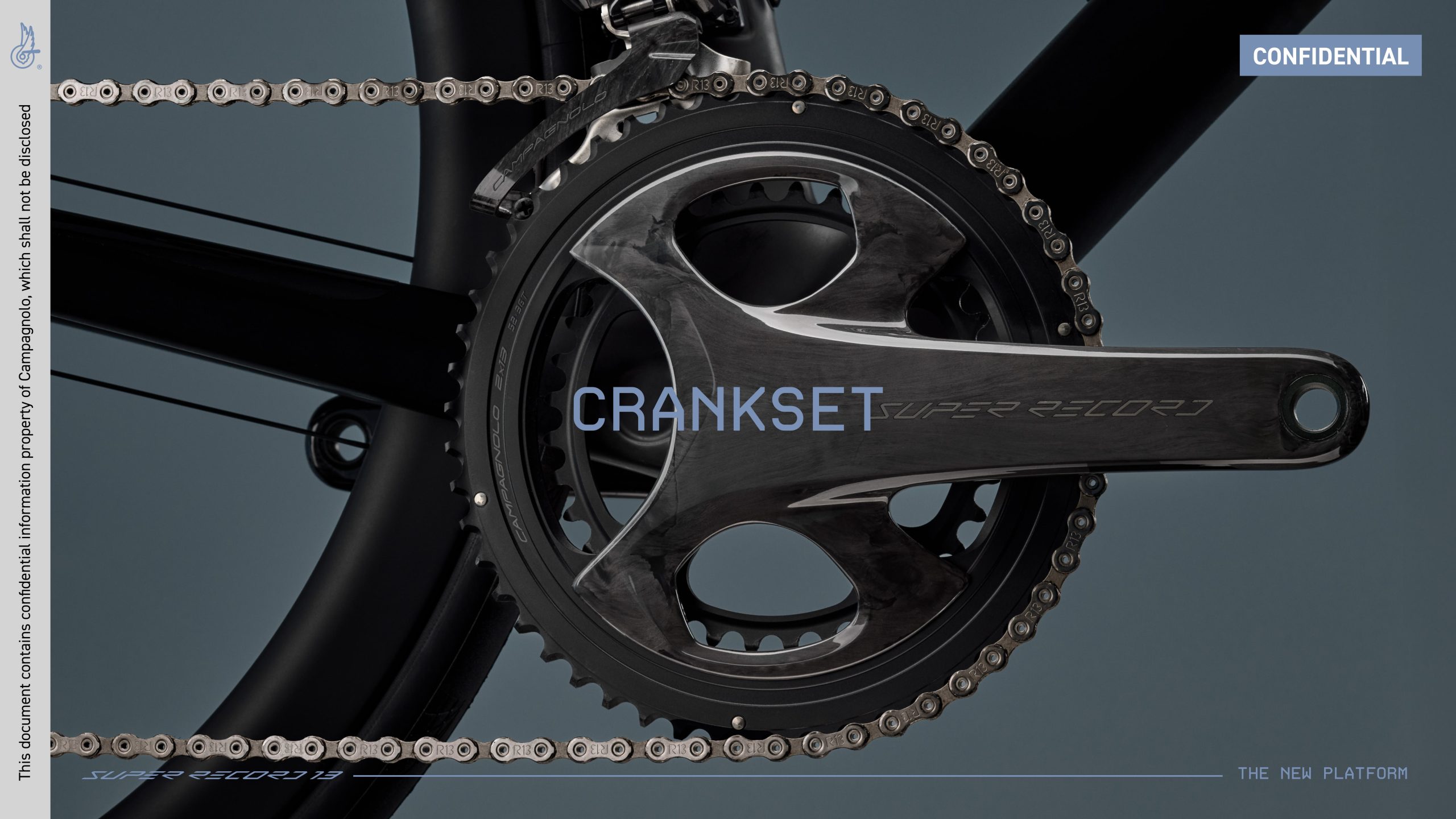

Campagnolo QCK-TECH 曲柄設計，是為了追求最佳的傳動效率與精密結構協調。以下是安裝時不可忽視的細節：

左側曲柄：
- 在安裝左側曲柄前，請務必將**安全夾（safety clip）**正確安置於左側花鼓蓋的外緣。
- 安裝曲柄後，記得使用安全夾完成鎖定。這個步驟至關重要，它能確保曲柄在騎乘動態扭轉下依舊穩固，避免鬆動或異音。
右側曲柄：
- 安裝前，請先將**波浪墊圈（wave washer）**精確地插入右側花鼓蓋內。這個墊圈在軸承預壓中扮演關鍵角色。
- 曲柄安裝時，請確保與左側曲柄呈180°對向定位，這是符合人體工學與傳動效率的基本要求。
- 最後，使用鈦合金螺絲（titanium screw）進行鎖固，請依照標準扭力值：42–60 Nm 進行操作。

🔩 這一步尤其關鍵：扭力過緊恐會損傷碗組軸承與軸心結構，導致踩踏阻力增加，甚至縮短零件壽命；扭力過鬆則可能在踩踏時產生間隙與異音，影響踩踏效率和騎乘安全。

對於 Campagnolo Super Record 13s 的使用者而言，QCK-TECH 系統的設計是為了徹底解決傳統碗組與曲柄在相容性與剛性上的挑戰。透過正確的安裝，您不僅能充分發揮系統本身的設計潛力，更能有效避免後續可能發生的維修問題與性能損耗。

YoYoCycles 提醒每一位技術人員與高階車主：遵守步驟、尊重力矩、重視對位，這正是 Campagnolo 品牌所講究的工藝精神體現。

如果您有意將這套領先的系統升級至您的愛車上，或在安裝過程中需要專業協助，歡迎隨時預約 YoYoCycles 技術中心。我們將由經驗豐富的專業師傅，為您提供完整設定與精準校準服務，確保您的愛車達到最佳狀態！
